인솔형 보행 분석 시스템

페이지 정보

  • Description
  • Aplications
  • HW & SW
  • RESEARCH NEWS
  • 다운로드/기타
    • 인솔형태 캐퍼시티브 압력센서
    • 인체 움직임시 실시간 압력 분포 획득
    • 보행시 압력, 힘, 면적, COP 측정
    • 자동 스텝 구분, 분석
    • 절대 압력으로 캘리브레이션된 캐퍼시티브 센서
    • 우수한 정밀도, 복원성, 재현성, 히스테리시스
    • 타 장비 (동작분석 및 EMG 등) 와의 외부 동기화 지원
    • 쉬운 인터페이스 및 자동 레포트 기능
    • 정기적인 사용자 미팅을 통한 정보 교류
    • 세계유수의 연구 및 논문에 적용
    • 신발용품 연구 및 디자인
    • 생체역학 보행 분석
    • 장시간 부하 모니터링
    • 스포츠 생체역학
    • 바이오피드백

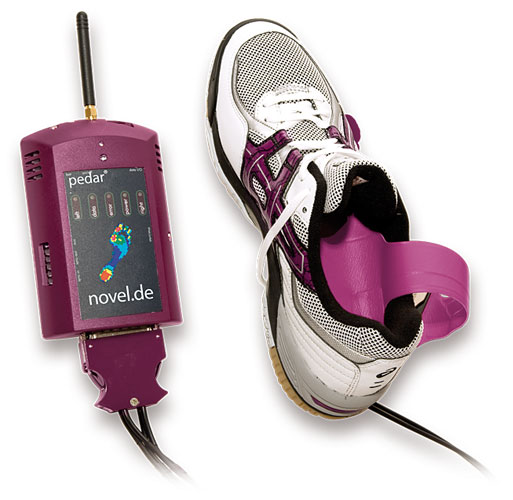

  • Technical data for pedar®-xf system:

      dimension (mm)  150 x 100 x 40
      weight (g)  400
      number of sensors (max)  256 (1,024)
      measurement frequency  20,000 sensors/second
      storage type  2 GB SD card
      computer interface  fiber optic/USB and Bluetooth®
      operating system  current Windows OS
      sync option  fiber optic/TTL, in and out/wireless
      power supply  NIMh battery


    Technical data for pedar® insoles:

      shoe size
      22 to 49 (European), 3 widths
      thickness (mm)
      1.9 (min. 1)
      number of sensors  85 - 99
      pressure range (kPa)
      15 - 600 or 30 - 1,200
      hysteresis (%)
      < 7
      resolution (kPa)
      2.5 or 5
      offset temperature drift (kPa/K)
      < 0.5
      minimal bending radius (mm)
      20


    Technical data for pedar pad (dorsal part):

    Technical data for sensor S2149

      sensor area (mm²)

      160 x 700

      number of sensors

      8 x 7

      Size of a one sensor (mm²)

      20 x 10

      thickness (without coating) (mm)



    Elasticity



      pressure range (kPa)

      2 – 240 or 15 - 600


  • 하드락 드라이버 다운 받기

    HASP Hardlock driver  (Version 7.103 from 12/2019 - for Aladdin Hardlock)

    HASP Hardlock driver (final release for Windows XP 7.55 - for Aladdin Hardlock – must not be used for more current Windows versions!)


    유선 연결 드라이버 다운 받기

    FOC driver (32/64-bit) for pedar-x / pliance-x / pliance-FTX
    (valid for software from July 2011)

    FOC driver (32-bit) for pedar-x / pliance-x / pliance-FTX
    (valid for software up to June 2011)
